Katalogové číslo: TK4S-2516
VLASTNOSTI:

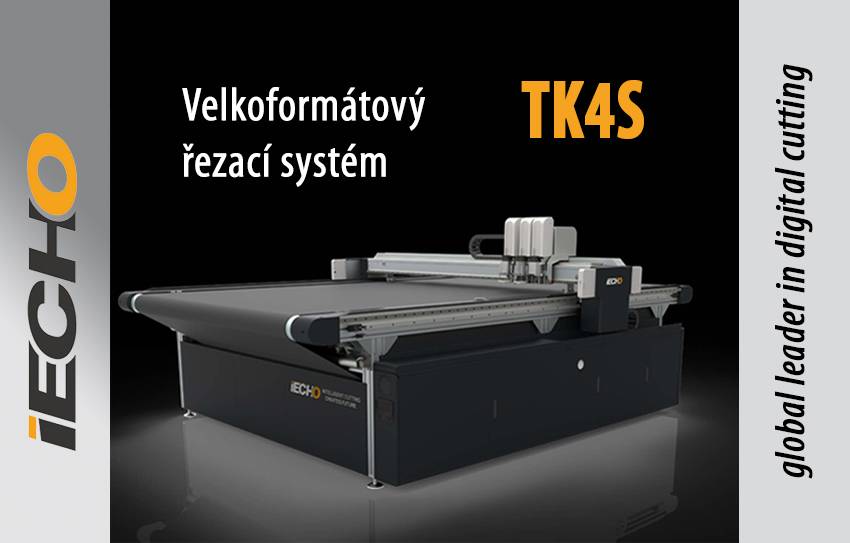

TK4S-2516 je velkofomátový, digitální řezací systém pro jednovrstvé (několikavrstvé) řezání a frézování. Pokud je vybaven nakladačem na vstupu a stohovačem na výstupu, případně funkcí čtení QR kódů, může pracovat plně automaticky v režimu 24/7. Pro zvýšení prokuktivity a místa může být stroj vybaven i dvěma portály pracujícími paralelně vedle sebe.
» automatická inicializace nástroje AKI
» dva morory v ose X
» automatický systém polohování CCD kamery
» řezací hlava s vyšší účinností
» pokročilý systém zabezpení
» sektorový pracovní stůl z leteckého hliníku
» systém kontinuálného řezání
» možnost dvou-portálového řezání šetřícího čas i prostor
» více místa pod strojem, vývěvy lze umístit pod stroj
Typ stroje: TK4S-2516
Počet hlav: 3 pracovní pozice
Efektivní plocha řezání (š x d): 1600 mm x 2500 mm
Půdorys (š x d): 3170 mm x 3340 mm
Hrubá hmotost: 1645 kg
Čistá hmotost: 1415 kg
Balení: 5 nákladových ks, celkem 16,3 m3
Maximální tloušťka řezání: ≤ 50 mm
Pásový dopravník: více zónové vakuové upínání
Rychlost řezání: ≤ 1500 mm / s
Přesnost řezání: ± 0,1 mm
Datové formáty: DX, FHPGL,PLT, PDF, ISO, AI, PS, EPS, TSK, BRG
Napětí: 220 V 50 Hz / 380 V 50 Hz
Výkon vývěvy: 7,5 kW (regulování výkonu freekvenčním měničem)
Teplota: 0 - 40° C
Relativní vlhkost: 20 % - 80 %
Dodací lhůta: 70 dnů
Záruka: 12 měsícůPOUŽITÍ:
Velkoformátový řezací systém TK4S je nejlepší volbou pro automatické zpracování v mnoha průmyslových odvětvích. Systém lze použít pro přesné průchozí i neprůchozí řezání (kiss-cut), gravírování, rylování, drážkování a značení, frézování. Přesnost a výkon řezání splní vaše požadavky na velký formát pracovní plochy stolu. Uživatelsky přívětivý operační systém přináší dokonalé výsledky zpracování. Může být vybaven vysokorychlostním frézovacím vtenem pro zpracování akrylu, hliníkových plastových desek a dalších tvrdých kovových i nekovových materiálů. Díky automatickému podavači rolí / archů (stohovači archů na výstupu) stroj zajistí nepřetržitou automatickou výrobu 24/7.
Typické úlohy: Přesné zpracování průchozích ï neprůchozích (kiss-cut) řezů, , řezání "V" drážek, rylování, značení, frézování, gravírování, atd.
Průmyslové aplikace: kompozitní materiály, polygrafický průmysl a obaly, textil a oděvy, ofsetový tisk, velkoformátový tisk, kůže a koženka, automobilový a letecký průmysl, výroba nábytku, grafika a design, ...VÍCE INFORMACÍ:
Stránky výrobce: https://www.iechocutter.com/tk4s/
Jiné formáty stroje (š x d): TK4S-3521 (210 cm x 350 cm), TK4S-3825 (380 cm x 250 cm), TK4S-3516 (1600 cm x 3500 cm), TK4S-5532 (320 cm x 550 cm) a jiné fomáty podle požadavku zákazníka
Typické nástroje: UCT (tangenciální nástroj), EOT (elektrický oscilační nástroj, DRT (nástroj na řezání textilu, V-CUT (nástroj úhlového řezání), POT (pneumatický oscilační nástroj, PRT (výkonnější nástroj na řezání textilu s širším uplatněním než DRT), KCT (nástroj neprůchozího řezání kiss-cut), CTT (rylovací nástroj na vytvážení ohybových cest). EOTL5 (elektrický oscilační nástroj s větším výkmitem než EOT4, jako alternativa místo POT).
Možnosti frézování: výkon frézovacích vřeten 350W / 450W / 1KW / 1.5KW / 1.8KW. Frézovací vřeteno 1,8 kW může být vybaveno automatickým výměníkem 9-ti nástrojů ATC.
Vylepšení: Řezací technologie řady TK4S můžou být na přání zázakníka vyrobeny v provedení TK4SP kde jsou běžná "kolmá" vedení nahrazena systémrm "halical racks", tedy systémem vedení šikmým ozubením, kde je v záběru vždy více jak jeden zub. Tím je zýšena přesnost, klidnější chod a kvalita zejména při frézování.
